一、產品簡介

機車車頂絕緣子是采用高機械性能的新型有機硅復合材料，應用復雜的防污染類型結構，能長期在嚴重污染環境和氣候條件下,安全高速運行，完全免維護清掃的新型復合絕緣子。新型外絕緣傘套用絕緣材料研制：通過對絕緣子外絕緣傘套材料的配方設計創新，使其具有高絕緣性、耐候性、耐弧性、憎水性的基礎上，增加機械強度、高彈韌性、高的抗變形性能；該絕緣子用于支持受電弓級母線并使其絕緣的部件，具有尺寸小，重量輕，機械強度高等優點，傘棱長，具有較長的爬電距離，抗污閃和濕閃的能力強，適用于嚴重污垢地區。

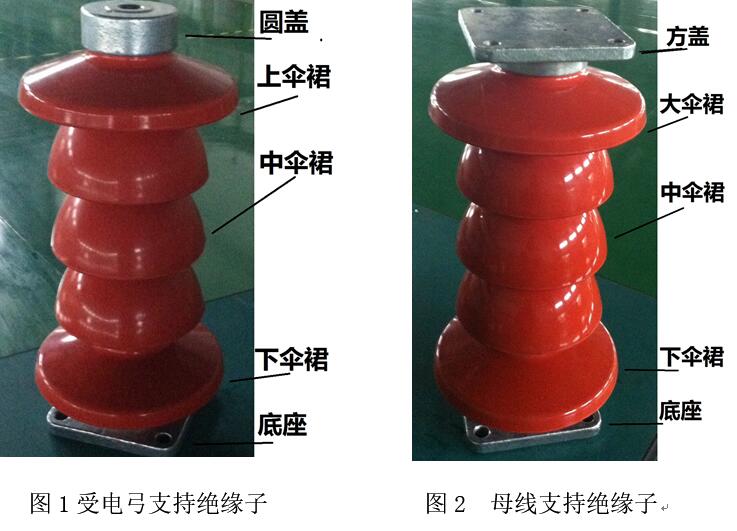

二、產品外形圖

三、產品主要技術參數

(1)高度：400mm

(2)爬電距離：1180mm

(3)最大傘裙直徑：188mm

(4)最小傘裙直徑：143mm

(5)絕緣距離：372mm

(6)標稱電壓：25KV

(7)額定電壓：32KV

(8)標準干工頻耐受電壓：≥120KV

(9)標準濕工頻耐受電壓：≥110KV

(10)鹽密/灰密為：0.4/2（mg/cm2）耐受電壓：≥50KV

(11)雷電沖擊耐受電壓：≥185KV

(12)額定彎曲載荷：≥8KN

四、項目成果

(1)產品于2015年1月通過鐵科院型式試驗。

(2)產品于2015年1月在呼和浩特鐵路局包頭西機務段SS4G型電力機車上試裝，運行至今狀態良好，產品質量穩定，性能可靠。

(3)產品于2015年4月在南寧鐵路局南寧機務段SS3型電力機車上試裝，運行至今狀態良好，產品質量穩定，性能可靠。

(4)產品于2016年7月在呼和浩特鐵路局通過了機車車頂復合絕緣子的科技成果技術評審。

(5)產品于2017年11月用于呼和浩特鐵路局集寧機務段SS4G型電力機車車頂絕緣改造項目，現已向集寧機務段提供13輛車的受電弓支持絕緣子。
